項目建設需求

杭州聯合銀行項目需求如下：

（1）    構建穩定、安全的辦公及監控網絡，實現核心機房關鍵設備及鏈路故障，業務能迅速的切換到災備機房及備份鏈路，而不影響業務使用。

（2）    通過VRF技術，實現多種業務之間的路由隔離。

 項目建設目標

杭州聯合銀行項目建設目標如下：

（1）    滿足客戶對于網絡能承載多業務性的需求。

（2）    滿足客戶對于網絡高可靠性、安全性的需求。

網絡整體設計

設計原則

（1）網絡系統的穩定可靠性

網絡系統的穩定可靠是應用系統正常運行的關鍵保證，在網絡設計中選用高可靠性網絡產品，合理設計網絡架構，制訂可靠的網絡備份策略，保證網絡具有故障自愈的能力，最大限度地支持客戶各業務系統的正常運行。必須滿足7×24×365 小時連續運行的要求。在故障發生時，網絡設備可以快速自動地切換到備份設備上。

（2）網絡系統的高吞吐能力

客戶網絡性能是客戶整個網絡良好運行的基礎，設計中必須保障網絡及設備的高吞吐能力，保證各種信息（數據、語音、圖像）的高質量傳輸，才能使網絡不成為一眼業務開展的瓶頸。

（3）網絡系統的兼容性及可擴展性

支持國際上通用標準的網絡協議（如IP）、國際標準的大型的動態路由協議等開放協議，有利于以保證與其它網絡(如醫保公共數據網、金融網絡、外聯單位其它網絡)之間的平滑連接互通，以及將來網絡的擴展。

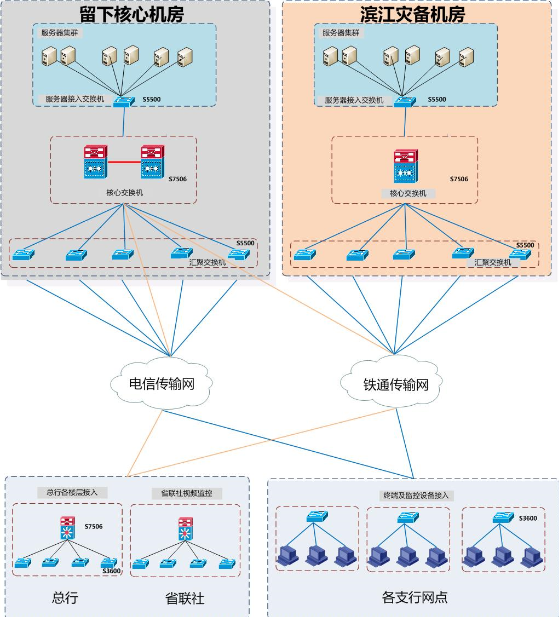

 網絡整體架構

 VLAN的劃分

杭州聯合銀行項目的VLAN分為如下四個部分：

l  網絡管理VLAN

l  網絡設備間互聯VLAN

l  服務器VLAN

l  用戶終端VLAN
